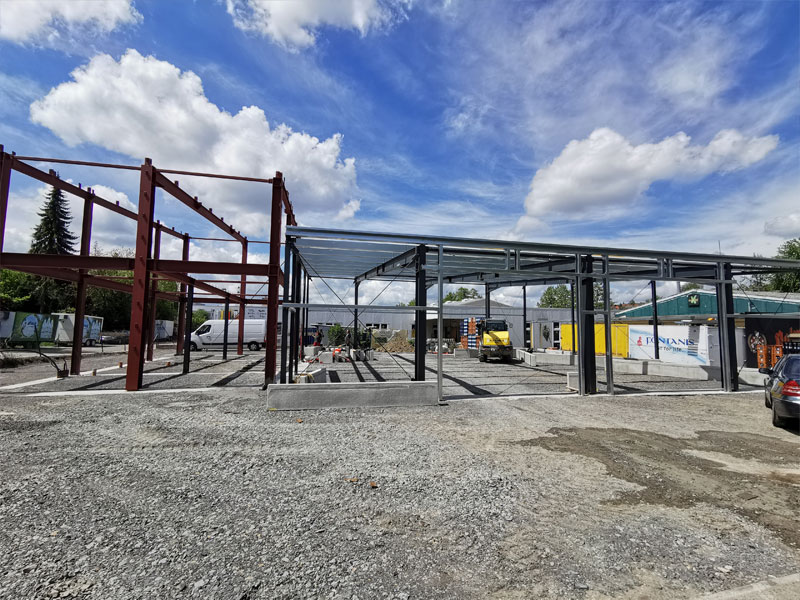

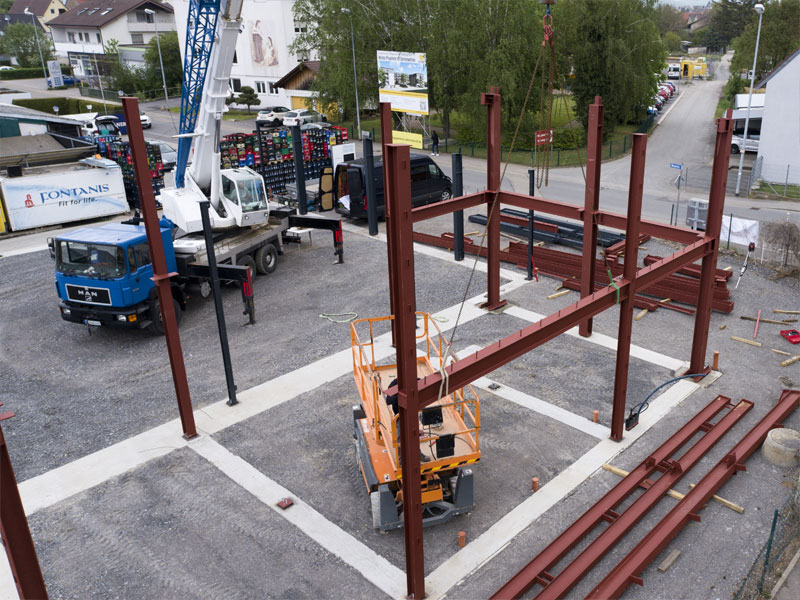

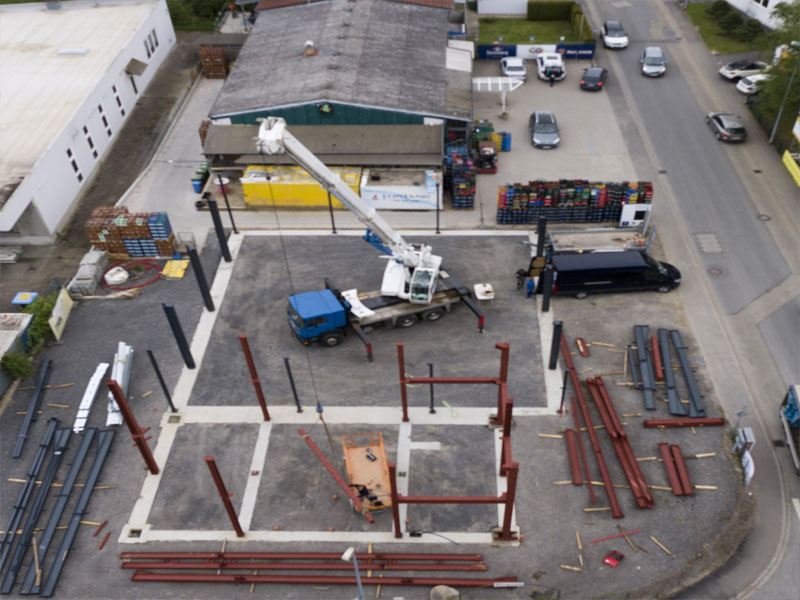

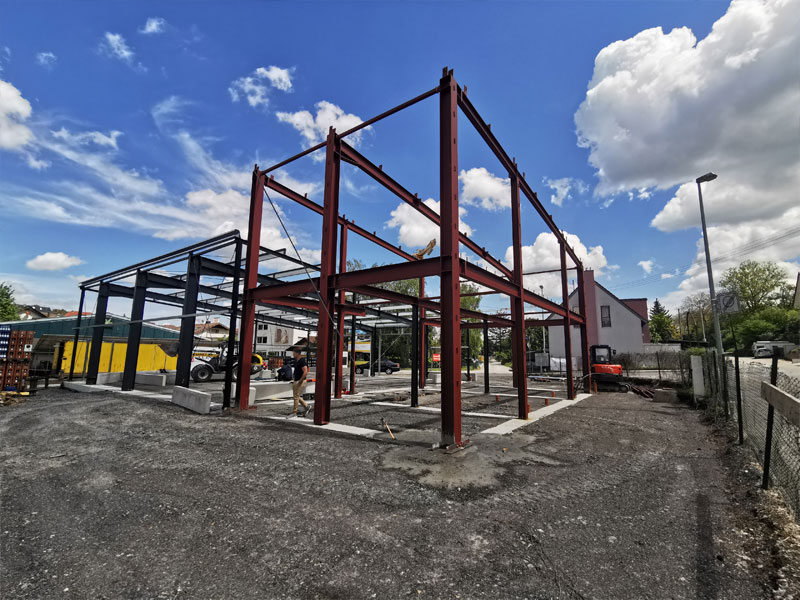

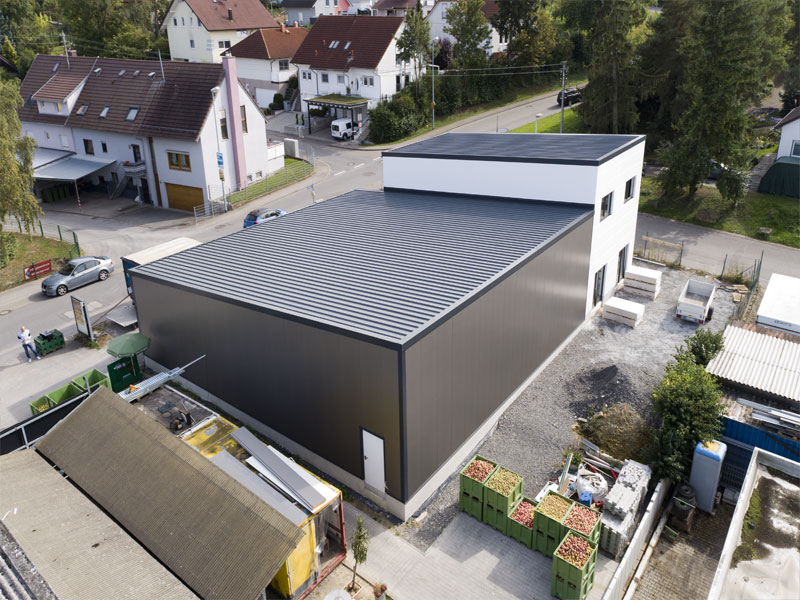

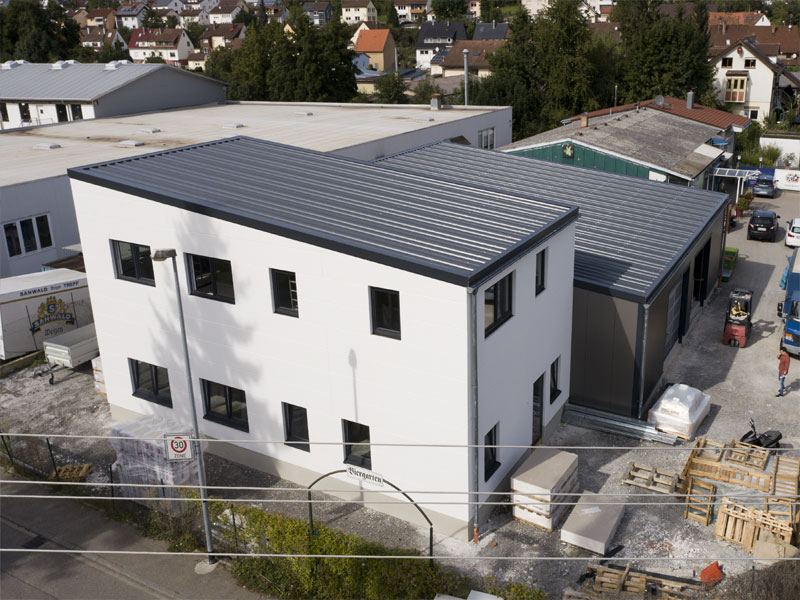

Wir Werkhallenbau errichten hier einen Getränkte halle mit Büro und Wohn:

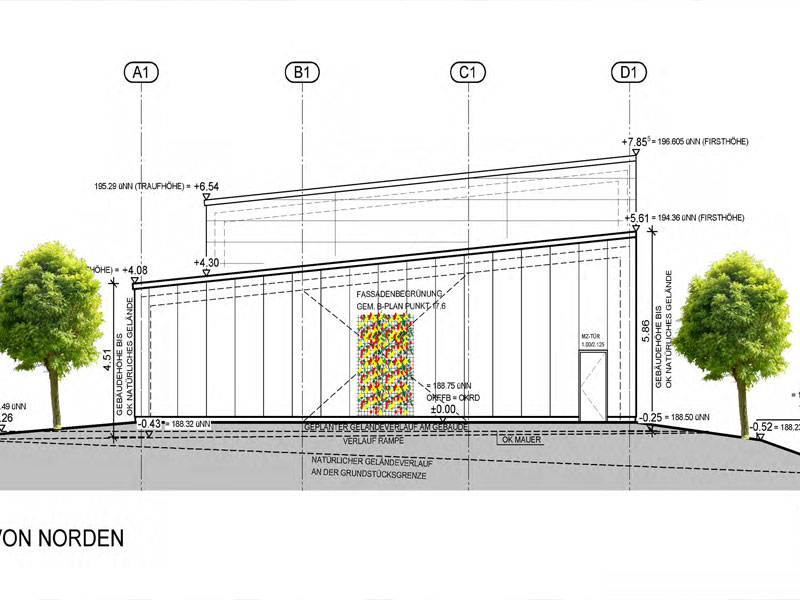

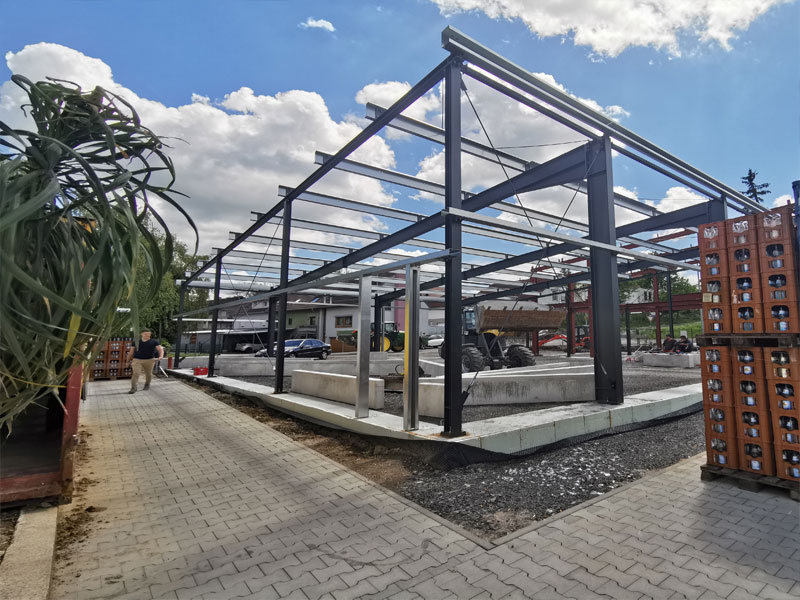

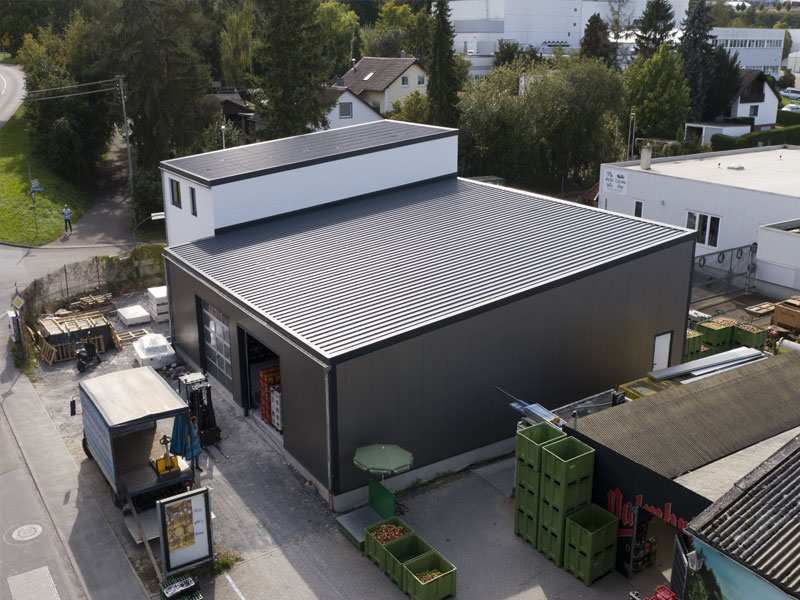

Lagerhalle :
Länge : 20 m
Breite : 15 m
Traufe // First : 4,3 // 5,5 m über Hallenboden
Dachform: Pultdach
Dachneigung : 5 °

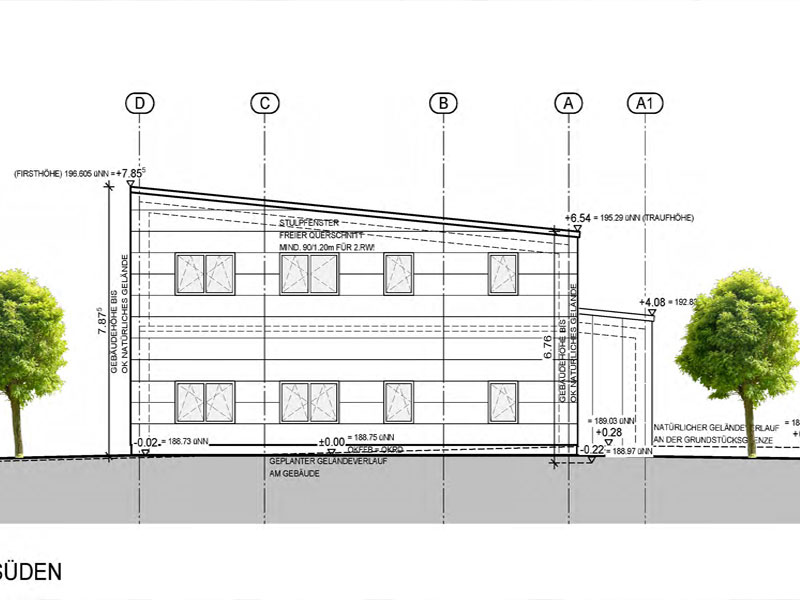

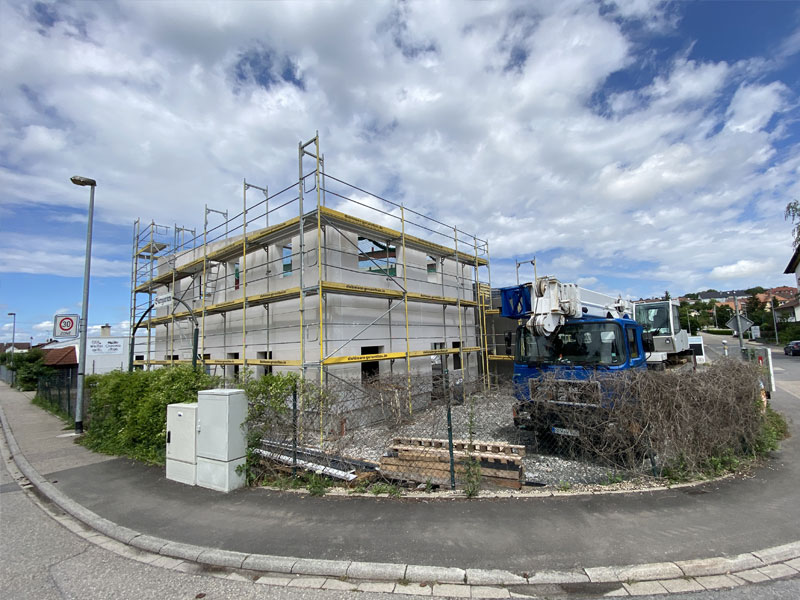

Ausstellung mit OG:
Länge : 8 m
Breite : 15 m
Traufe // First : 6,4 // 7,5 m über Hallenboden
Dachform: Pultdach
Dachneigung : 5 °

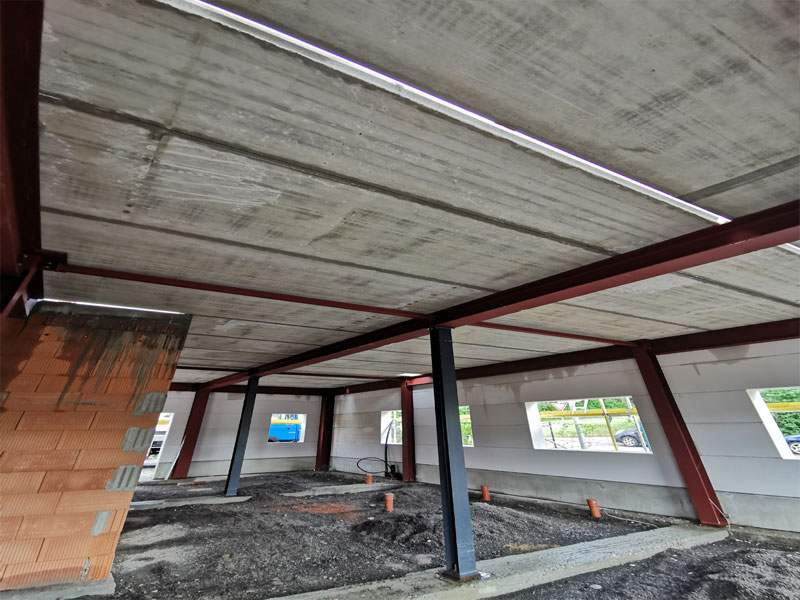

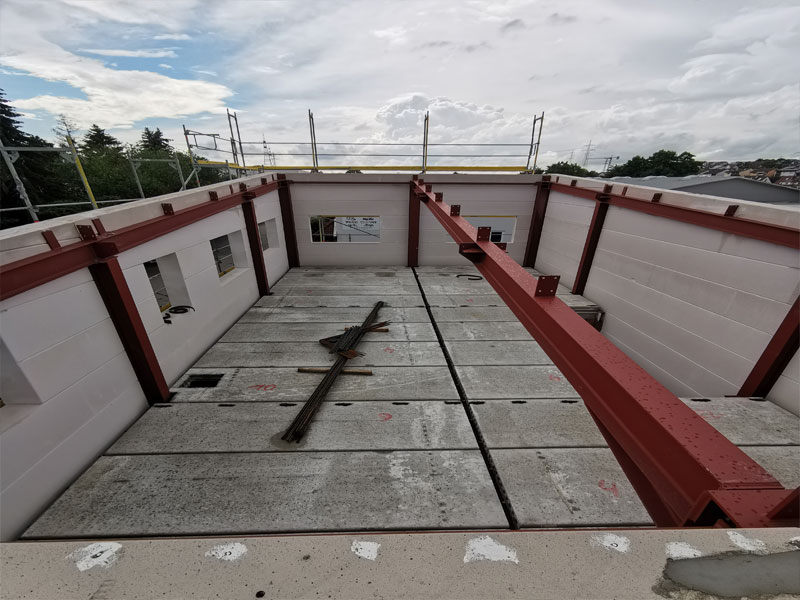

Schlaffarmierte bzw. z. Teil vorgespannte Stahlbetonhohlplatten nach DIN 1045-1, Betongüte C50/60, lt. Planunterlagen, d=20 cm, Nutzlast 1,5 kN/qm +1,25 kN/qm für Trennwandaufnahme, F 30-Ausführung, Plattenbreite bis 225 cm; incl. eingebauter Grundbewehrung; Untersicht der Deckenplatten schalungsglatt und tapezierfähig. Auflegen mit einem bis zu 45 Tonnen-Autokran Liefern frei Baustelle.
Einschließlich sämtlicher erforderlichen Formteile wie Tor-, Fenster- und Eck¬einfassprofile sowie Tropfbleche und aller erforderlichen Wandriegel aus Stahlprofilen.
Kernmaterial mind. mit Brandklassifizierung B2.
Korrosionsschutzklasse III, Zinkauflage mind. 275 g/m2.
Es werden nur Fabrikate mit allgemeiner bauaufsichtlichter Zulassung vom Institut für Bautechnik in Berlin und mit Ü-Zeichen verwendet.
u-Wert :0,18 W/qm°K

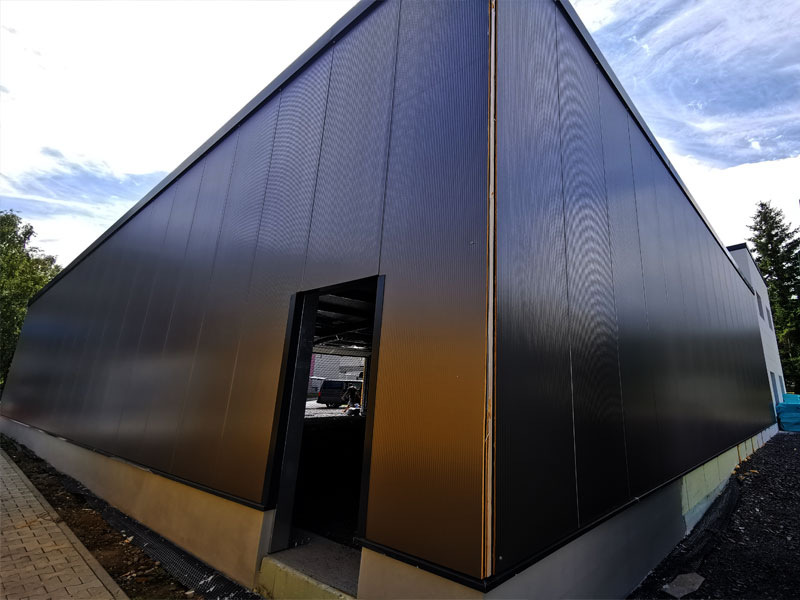

Werkhallenbau-Thermodach, Kerndicke 120 mm, aus doppelschaligem, bandverzinktem und kunststoffbeschichtetem Profilstahlblechen im Standardfarbton nach Wahl des AG.

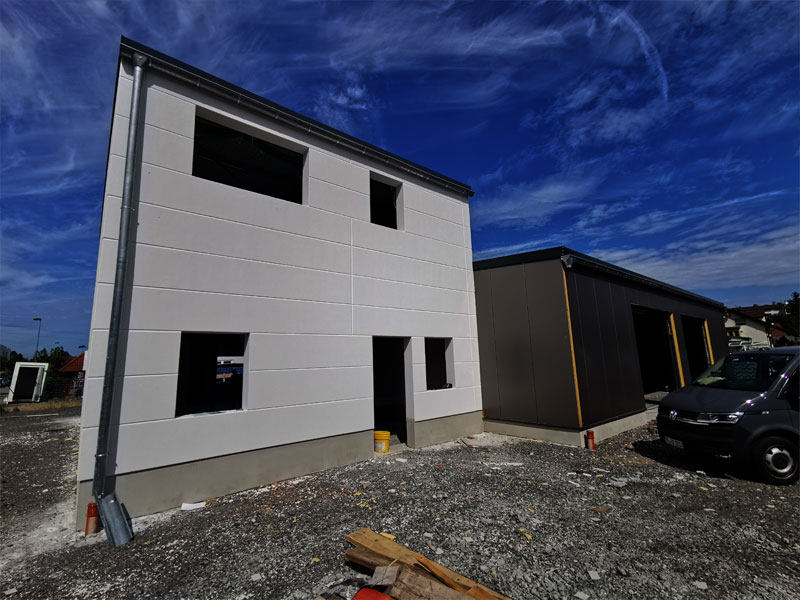

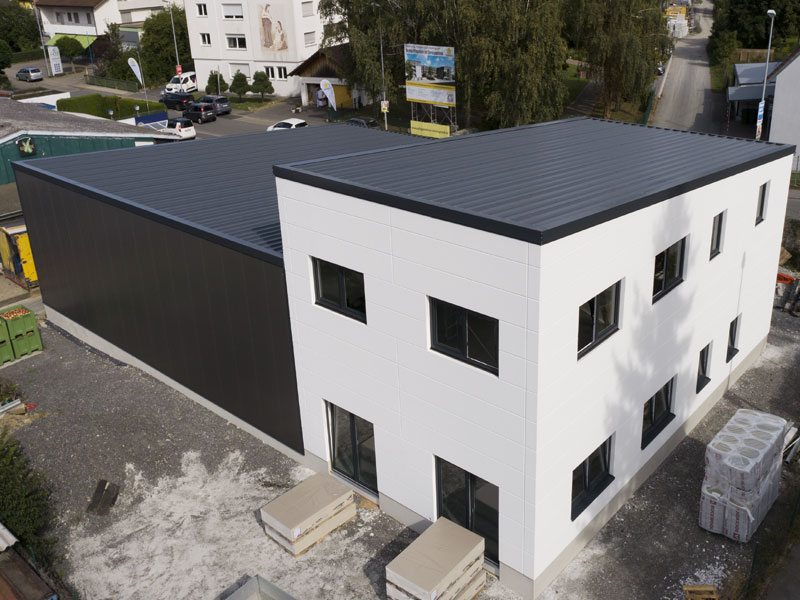

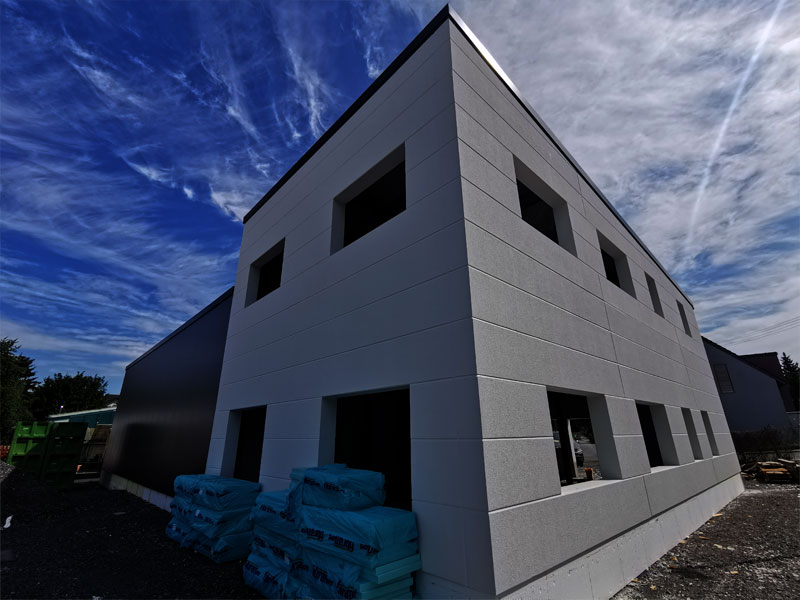

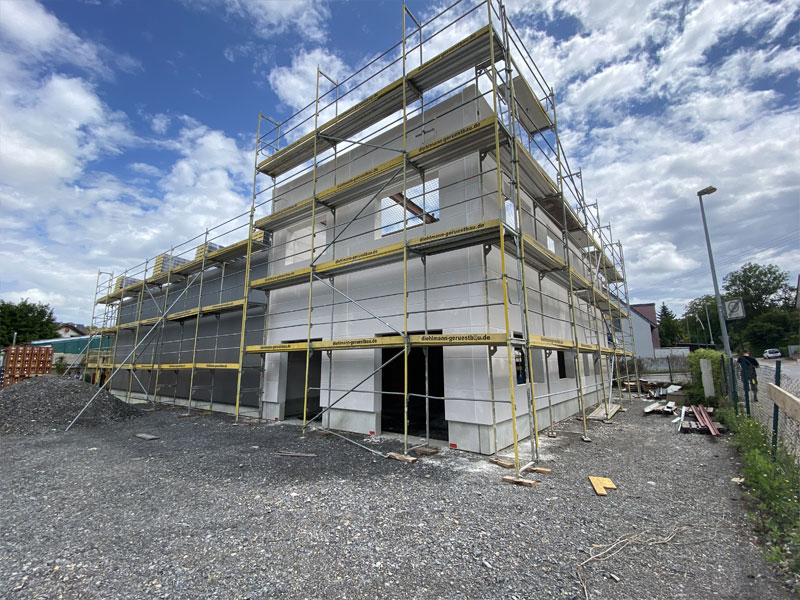

Hallenbau Wandverkleidung Büro bestehend aus:
Porenbeton : 30 cm

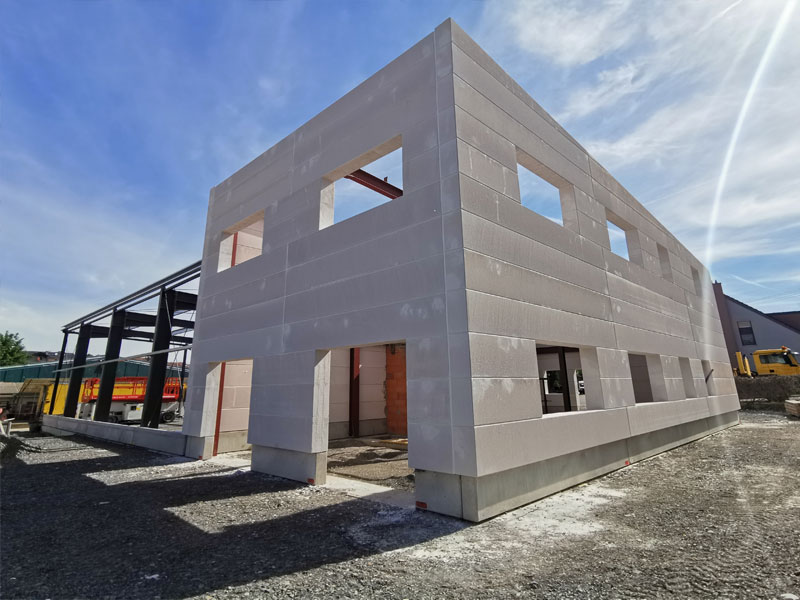

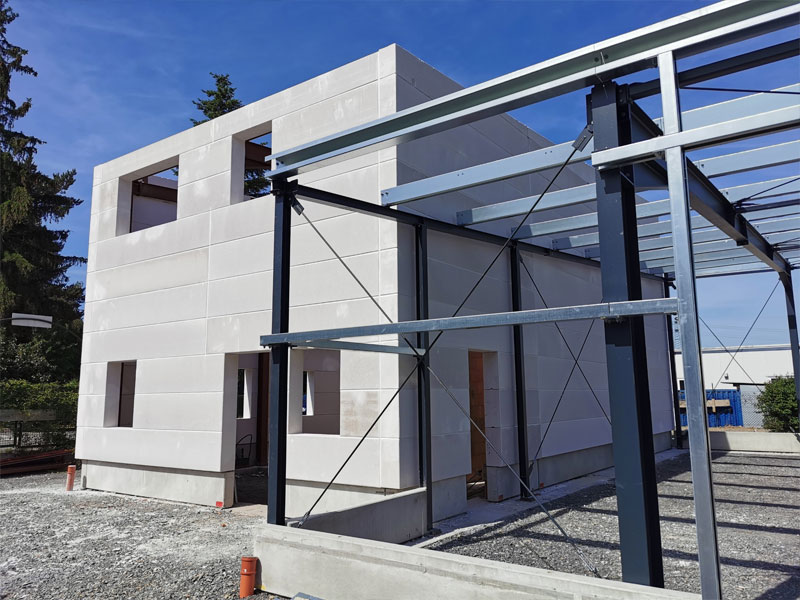

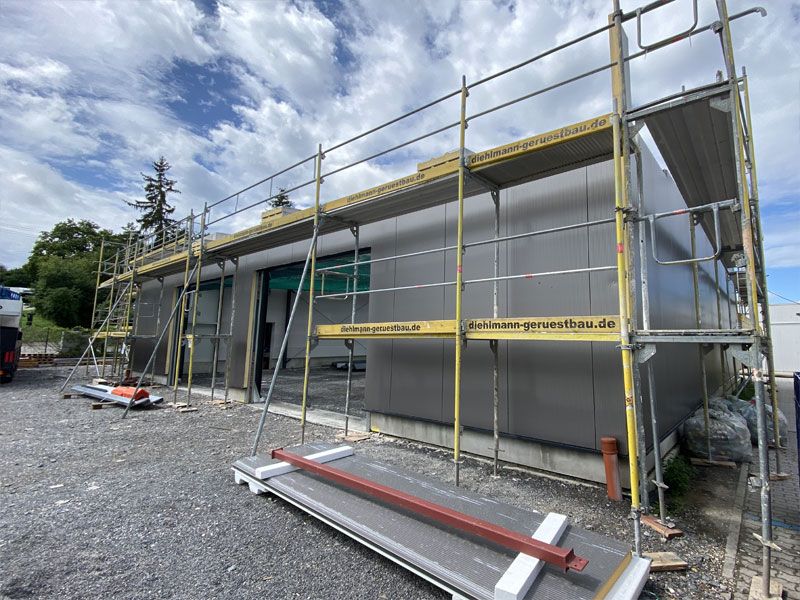

Hallenbau mit Außenwand aus liegend verlegten Porenbeton-Wandplatten mit gefasten Längskanten
GB 4.4-0,55, vor der Stahlkonstruktion verlegt. Einschließlich aller Schrägschnitte, Tor-, Konsol- und Riegelaussparungen sowie der Eck- und Fensterendstücke, Passplatten.
Aufgeteilt in 1m Felder. U-Wert Verglasung 1,1
Aufteilung wie folgt:
F = Festverglast DK = Drehkippflügel
3 Stck. Abmessung 1,00 x 1,25 DK
10 Stck. Abmessung 2,00 x 1,25 DK/DK
1 Stck. Abmessung 1,00 x 2,50 F
4 Stck. Abmessung 1,00 x 2,17 Balkontüren
Mehrzwecktür
45 mm dick, Blechdicke 0,9 mm mit Mineralwoll-Dämmung und Stahlverstärkung, 2-seitig gefälzt, verzinkt und grundiert-pulverbeschichtet in Grauweiß (in Anlehnung an RAL 9002)
Einsteckschloß mit Wechsel mit Buntbart-Schloßeinsatz und Buntbart Schlüssel (vorgerichtet für Profilzylinder)
Standard Rundgriff-Drückergarnitur aus schwarzen Kunststoff mit Stahlkern (Drücker festdrehbar gelagert), verwendbar für Profilzylinder oder Buntbart-Schlüssel.
1 Konstruktionsband gemäß DIN 18272 mit Federbandhülse (nicht selbstschließend)
3 Stck. 1,0 x 2,0 m
Eingangselemente
Aluminium Eingangsanlage, 1-flügelige Ausführung mit Sicherheitsisolierverglasung, einschl. Standardbeschlägen, Profilzylinder.
Aus thermisch getrennten Profilen, Farbe Weiß.
1 Stck. Abmessung 1,0 x 2,175
Restliche Sektionen großflächig verglast, mit Acryldoppelglasscheiben, in Kunst¬stoffdichtungen gehalten und abgedichtet, mit Laufschienen, Federaggregat und anstell¬baren Rollen zur bestmöglichen Abdichtung zwischen Tor und Rahmen. Einschl. Haspelkette bei Toren ab 3,40 m
2 Stck. Abmessung : 4,00 x 4,05
Bauantragsunterlagen
Zusammenstellung der eingabereifen Bauvorlagemappen mit den je nach Vorgabe der Behörde/Landesbauordnung erforderlichen Beschreibungen, Berechnungen und Plänen, d.h.:
• Bauantragsformulare, Baubeschreibung, statistischer Erhebungsbogen
• Berechnung des umbauten Raumes,
• Nutzflächenberechnung, ggfls. Wohnflächenberechnung (falls vorhanden)
• Berechnung der Grundflächenzahl GRZ, Berechnung Geschossflächenzahl
• Stellplatznachweis (alls erforderlich)

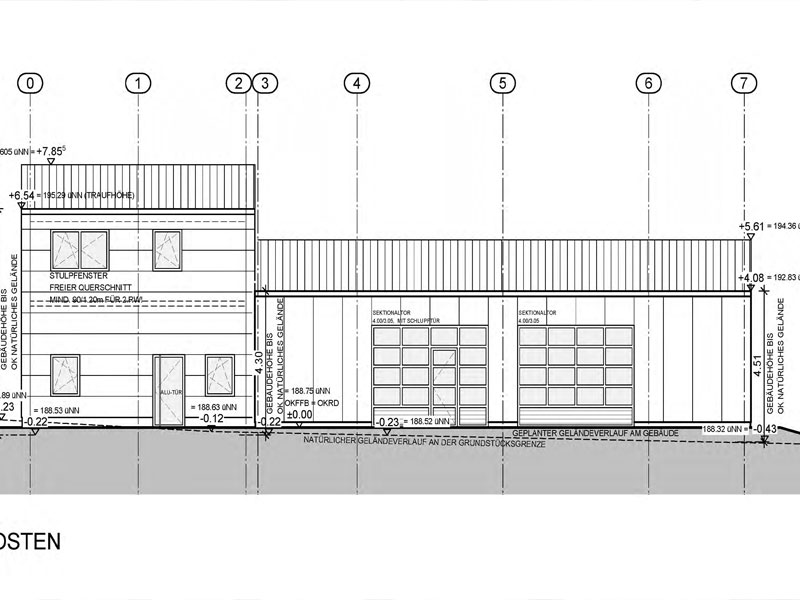

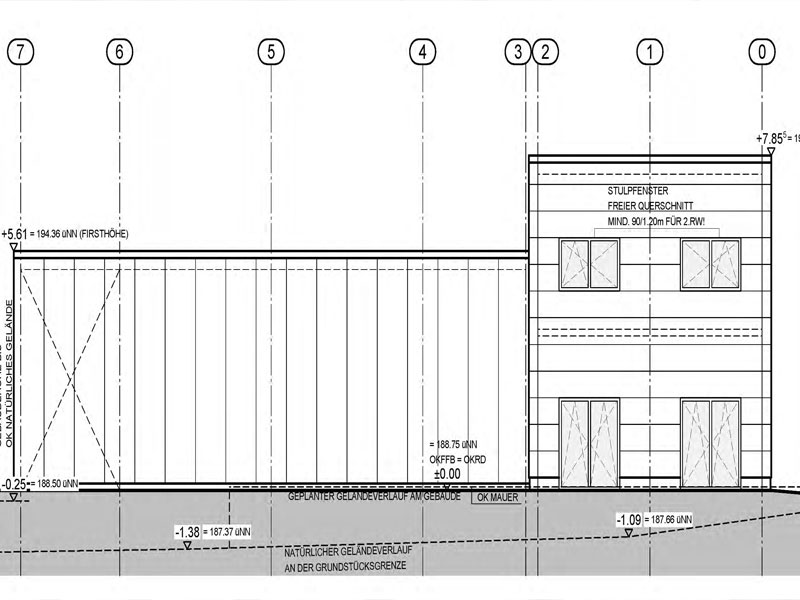

• Grundrisse, Schnitt, Ansichten im Maßstab 1 : 100,
• Freiflächenplan,
• Darstellung der Entwässerung (SW+RW) zur Einleitung in die öffentliche Kanalisation
• Darstellung der Baumaßnahme im Lageplan 1:1000 zur weiteren Bearbeitung durch den
bauseitigen Vermessungsingenieur
Komplett mit Montage und Erstellen der Konstruktionspläne.
Diese Projekt ist auch für die KFZ-Werkstatt oder Gewerbebau in Baden-Württemberg , Rheinland-Pfalz, Bayern, Nordrhein-Westfalen und Hessen. Weitere Bundesländer auf Anfrage.
